安全阀的种类 青岛益精机械有限公司
2021-05-16

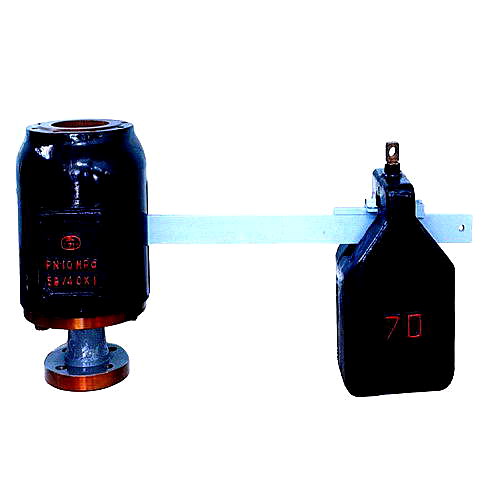

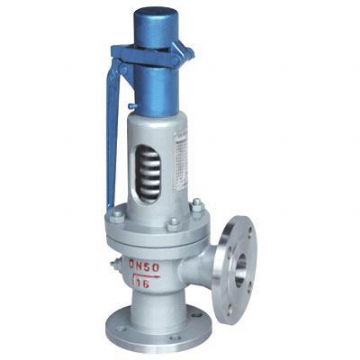

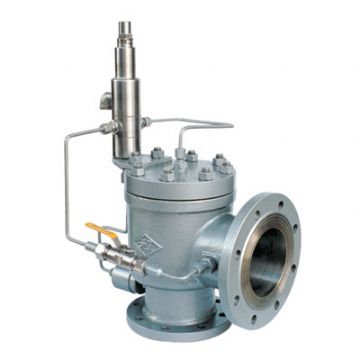

安全阀的分类 青岛益精机械有限公司一、 按作用原理分类:1、 直接作用式安全阀2、 非直接作用式安全阀包括:A 先导式安全阀 B 带动力辅助装置的安全阀二、 按动作特性分类:1、 比例作用式安全阀:又称为微启式安全阀,其开启高度随压力升高而逐渐变化。用途:微启式安全阀主要用于液体介质,因开启和关闭过程比较平稳。2、 两段作用式(突跳动作式)安全阀:亦称全启式安全阀。用途:全启式安全阀适用于气体介质,如过热器、储存气体或液化石油气等压力容器设备。三、 按开启高度分类1、微启式安全阀:微启式安全阀主要有开启高度大于等于1/40流道直径do和大于等于1/20流道直径do两种。2、全启式安全阀:开启高度大于等于1/4流道直径do的安全阀。3、中启式安全阀:开启高度介于微启式和全启式之间的安全阀。四、 按有无被压平衡机构分类:1、背压平衡式安全阀:在安全阀中设置了诸如波纹管,活塞或着膜片等平衡背压作用的元件,是一种带波纹管的安全阀。2、非平衡式安全阀:亦称常规式安全阀。它不带有平衡背压作用的原件,适用于背压为大气压,背压为固定值或变化量不大的场合,静力背压不超过10%。五、 按阀瓣加载型分类1、静重式安全阀通过阀瓣上介质作用力与加载机构作用力的消长,自行关闭或开启以达到防止设备超压的目的。2、杠杆重锤式安全阀在杠杆重锤式安全阀中,重锤通过杠杆加载于阀瓣上。而且不适合于移动和振动的场合。3、弹簧式安全阀它利用弹簧来加载于阀瓣。弹簧式安全阀具有结构简单、体积小、载荷范围大、对震动不敏感等优点。4、气室式安全阀这种安全阀的载荷是由密闭在气室中的压缩空气、通过膜片和阀杆施加于阀瓣的。5、永磁体式安全阀这种安全阀的载荷是通过设胃在阀体内的磁力机构施加到阀瓣上的,由于磁性材料提供的载荷比较稳定,不受温度和介质的影响,而且利用一个特殊机构能在开始的瞬间达到全开启。六、 按使用介质分类:1、蒸汽用安全阀 (通常以A48Y型为代表)2、空气及其它气体用安全阀 (通常以A42Y型为代表)3、液体用安全阀 (通常以A41H型为代表)(国外将用于液体介质的安全阀称为泄压阀、用于空气或蒸汽介质的称为安全阀、用于液体、空气和蒸汽介质的成为安全阀泄压阀)七、 按公称压力分类:1、低压安全阀: 公称压力PN≤1.6MPa的安全阀。2、中压安全阀: 公称压力PN2.5 ―6.4MPa的安全阀。3、高压安全阀: 公称压力PN10.0 ―80.0MPa的安全阀。4、超高压安全阀: 公称压力PN>100MPa的安全阀。八、按适用温度分类:1、超低温安全阀:t≤-100℃的安全阀2、低温安全阀:-100℃<-40℃的安全阀3、常温安全阀:-40℃<t≤120℃的安全阀4、中温安全阀:120℃<t≤450℃的安全阀5、高温安全阀:t>450℃的安全阀九、 按连接方式分类:1、法兰接连安全阀:安全阀进口和管道连接采用法兰形式,出口形势灵活。2、螺纹接连安全阀:安全阀进口和管道连接采用螺纹形式,出口形式灵活。3、焊接接连安全阀:安全阀进口和管道连接采用焊接形式,出口形式灵活。十、按密封副的材料分类:1、阀瓣、阀座密封副材料为金属对金属。2、阀瓣、阀座密封副材料为金属对非金属。3、阀瓣、阀座密封副材料为非金属对非金属。十一、 按气体排放方式分类:1、全封闭式安全阀安全阀排气侧要求密封严密,排放的气体全部通过封闭系统,介质不能向外泄露。主要用于介质为有毒、易燃气体的容器。2、半全封闭式安全阀安全阀排气侧不要求密封严密,排放的气体大部分通过排气管排出,一部风从阀道与阀杆之间的间隙中漏出。适用于介质为不会污染环境的气体容器。3、开放式安全阀安全阀阀盖敞开,弹簧内腔室与大气相通,有利于降低弹簧的温度。主要用于介质为空气或对大气不造成污染的高温气体容器。
青岛益精机械有限公司是具有资质的第三方检验检测机构。青岛益精机械有限公司对外承接各类安全阀在线校验、安全阀检测和安全阀维修等工程,业务范围已覆盖全国。
